对于自动升降柱安装，经常出现客户怕麻烦、省步骤、赶工期情况。 小编忠告各位客户大大：前期安装不规范，后期维护麻烦多! 这次，小编准备了一份完整的液压一体升降地柱安装指导，希望对您有帮助!

　　图文安装指导:

　　工具准备

　　水平线、水平仪、卷尺、尼龙绳、十字螺丝刀、小一字螺丝刀、防水胶布、电工胶布、吊环螺钉(配件)、内六角螺钉(配件)

　　材料准备

　　Φ32mmPVC管(直通、三通)若干;

　　电线RVV4*2.0若干、电线4*0.75若干;

　　4芯对接防水连接器若干。

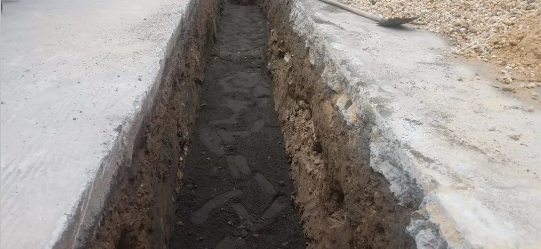

　　1,挖掘路面

　　宽度800mm、深度为地基盒深度+400mm、长度为：800+(n-1)x L3，其中n为需要安装地柱数量，L3为地柱间距。

　　路面用切割机整齐切割后进行挖掘，

　　如用挖掘机挖掘，务必小心地下管线、水管等。

　　2、渗水层处理

　　本次自动升降柱案例，采用渗水层自然渗水方式排水。

　　注意：南方多涝地区或地下排水不畅工程，必须安装自动排水系统。

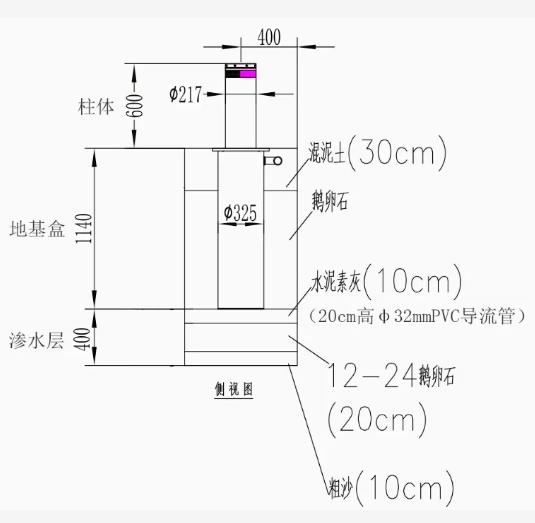

　　液压一体升降柱地基盒高度114cm，渗水层总厚度40cm

　　渗水层处理：底部依次铺上粗沙10cm、鹅卵石20cm，素灰10cm。

　　在素灰凝结之前，间隔300mm需要插入φ32mmPVC渗水导流管。

　　注意：每个地基盒底部最少需要2根导流管。

　　3、置入地基盒

　　角钢固定地基盒，地基盒放入预埋位置，间隔1.2米-1.5米(根据客户要求)。

　　地基盒接线孔位置必须一致。

　　使用水平仪、水平线，确保地基盒中心对齐、与地面水平对齐。

　　4、固定地基盒

　　用素灰固定地基盒，地基盒底部必须填满素灰，防止地基盒悬空。

　　切勿挪动地基盒，固定好之后重新测量水平。

　　回填砂石，回填至距离地面30cm左右，浇水沉降2小时候后夯实。

　　注意：回填砂石时将预埋桶上口遮拦，切忌掉落砂石进去。

　　5、布置线管、穿电线

　　自动升降柱使用φ32mm PVC管，每个升降柱都要穿RVV4*2.0/4*0.75两种线。

　　升降柱端预留1m左右电线。

　　6、浇筑混凝土，保养路面

　　每个升降柱都需要穿线连接到控制箱内。

　　混凝土标号至少C25，浇筑厚度30cm;浇筑至地面位置后，根据原来地面样式恢复路面。

　　7、安装升降柱机芯组件

　　清理地基盒异物，吊入机芯组件，按照要求接线。

　　注意：电线太多容易混乱，需做好标记。

　　8、升降柱及控制器接线

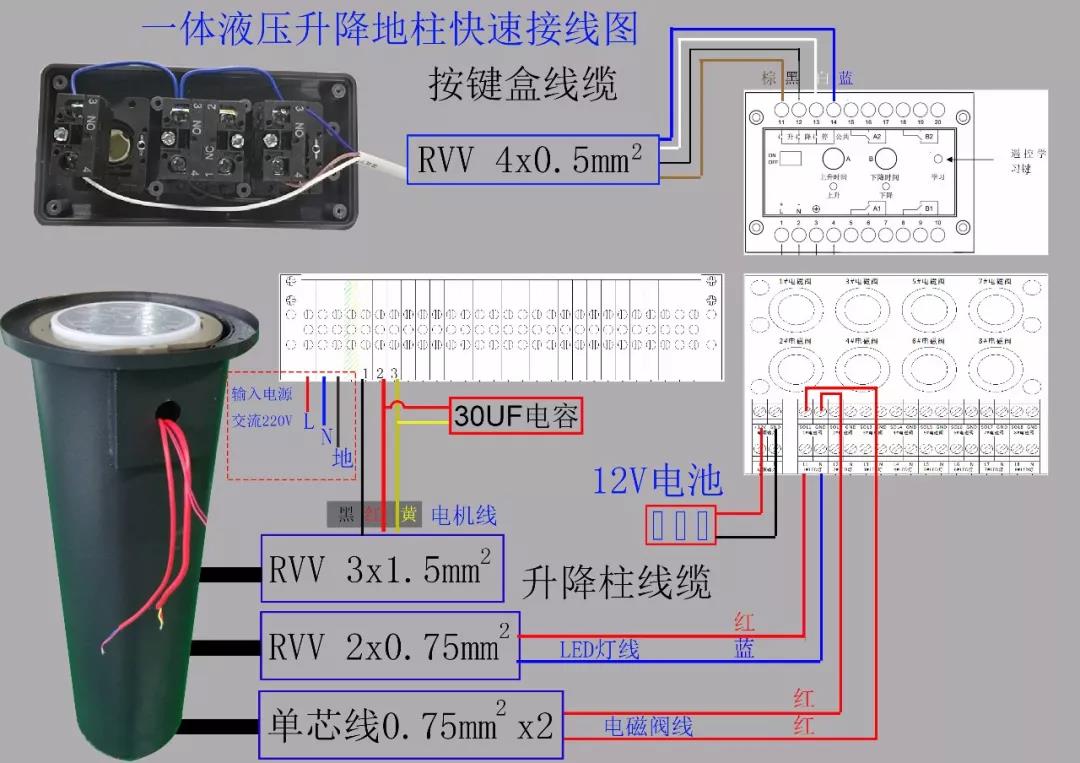

　　一体液压升降地柱快速接线图。

　　RVV4*0.75电线中两条为电磁阀控制线，与电磁阀相接，两条为灯珠线，与灯珠线相接

　　RVV4*2.0电线为电机线，一条为接地线，另外三条与升降柱相接，黑色为公共线，红色为上升，黄色为下降，红色和黄色需要接入。

　　控制箱端各接线端子已标记清楚，只需要按照标示接入即可。

　　注意：严格按照电工要求接线，避免虚接、错接、漏接。

　　9、上电调试

　　调试事项：

　　1、自动升降柱响应是否准确、能否升降到位、分组是否正确;

　　2、停电后是否可以用电磁阀降下升起状态的升降柱;

　　3、灯珠是否好用，能否按照控制方式点亮。

　　注意事项：

　　1、务必确认所有接线无误后，再上电调试;

　　2、遇到问题，务必断电后查看。
