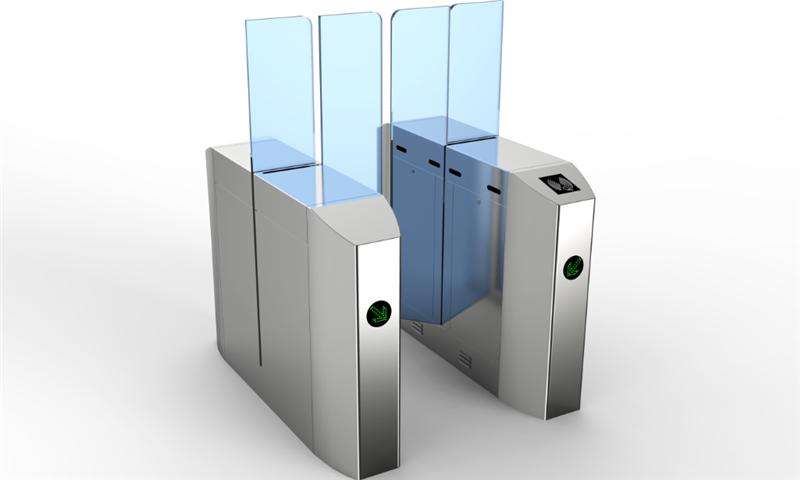

【速通门功能特点】

闸机系统运行平稳、噪音小、无机械冲击。适合办公楼、景区、高档小区和车站使用。

整机采用国标316或304不锈钢精制而成。纤细修长、高贵典雅、柔美流畅；

比普通摆闸更安全，更快速：

电气核心控制系统采用32位ARM微处理器﹐性能穏定可靠；

机芯部分采用高级减速电机+编码电控定位装置+独特的牙嵌式电磁离合器﹐

高效地实现了翼门摆动时的同步性﹑定位的精确性。

完美实现智能防夹防撞防尾随功能。

开关闸速度可以达到0.4秒/动作

停电后离合器无吸合，摆臂可手动推开。实现断电开闸功能。

具有人性化的状态指示功能，标明通道状态与通行指示；大大提高通行效率同时也方便进行维护。

具有非法闯入报警、尾随通行报警、逆向通行报警等提示功能，可有效规范通行秩序和方便管理。

具有故障自检及报警提示功能，方便用户的维护及使用。

具有计数功能，能够统计通行次数。

具有多种通行组合模式，设备可提供常开或常闭、可根据现场管理需要而随时配置相应的控制模式。

具有开、关闸速度调节，读卡记忆功能，具备故障自检、提示功能，管理和维护更加便捷。

具有统一、标准的对外电气接口，可与各种门禁设备配合使用。并可通过管理计算机实现远程控制与管理；

预留标准RS485通讯接口。

一、组成

1. 桥式摆闸机芯（I单机芯/II双机芯）

2. 闸机外壳（304#不锈钢）

3. 新款摆闸机主控制板

4. 闸机电源（DC24V/3A）

5. 后备蓄电池（断电开闸）

6. 闸机通行指示灯（标配）

7. 闸机通道状态指示灯（标配）

8. 红外对射（标配2对）

二、控制接口

1. 二路+12V电平信号或脉宽＞100ms的DC12V 脉冲信号输入控制出入；

2. 一路继电器输入远程控制闸机落杆；

3. 二路高低电平闸机计数信号输出。

4. 通信接口： RS485电器标准（通信距离：≤1200米）

三、技术参数：

◇机箱材料： 国产标准(304号)不锈钢

◇机箱尺寸： 1400长*200宽*1000高（mm）

◇摆臂长： ≤300mm

◇重量：毛重65Kg

◇摆臂传动角度：180度

◇摆动方向： 单向或双向

◇工作电压： AC220 ±10% V/50 ±10% HZ

◇工作环境：室内、室外（阴棚）

◇温度：-15℃—— 60℃ 相对湿度：≤90%，不凝露

四、特点

1. 不锈钢箱体，外型新颖美观，坚固耐用；

2. 具有个性化的安装介面（方便集成磁卡、条码卡、ID卡、IC卡等读写设备）；

3. 运行平稳，缓冲柔和，噪音小，无机械冲击；

4. 具有明确的通行指示功能，提示通行状态（可通行“→”，禁止通行“×”）。

5. 标配红外检测接口，方便实现检测复位或闯关报警功能；

6. 具有故障自检及报警提示功能，方便用户的维护使用；

7. 可编和闸机控制，具有多种工作模式可供选择，可设置单向或双向控制（由用户通过控制板按钮进行设置）；

8. 具有断电自动开闸放行，通电自动关闭功能，符合消防安全要求；

9. 具有远距离控制开部、关闸功能，以满足用户的特殊需求及消防安全要求；

10. 具有统一、标准的对外电气接口，可与各种读写设备自由对接，便于系统集成，并可通过管理计算机实现远程控制与管理；

11. 具有自动复位功能。读卡后，通行者在规定的时间内未通行时，系统将自动取消通行者本次通行权限，且限制的通行时间可由管理人员自行设定；

我们将不断为打造人行通道闸行业领先品牌而做出不懈的努力，深受政府机关、主流媒体、社会公众和广大消费者好评。您的每一个意见，会让我们更进一步!
